Акустика 15АС-220 отзыв+доработка

Предлагаю отличный и весьма дешевый вариант для экономии ваших средств акустика 15АС-220. Эта двухполосная акустика небольших размеров. Построены колонки на динамиках 25гдн-3-4 и отличной высокочуствительной пищалки 2гд-36. Между прочим, эта 2-х полосная акустика  15АС-220 применялась радиолы «Кантата», как пишут — довольно малораспространенная модель.

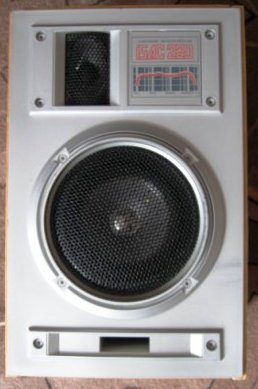

Внешний вид. Акустика 15АС-220 выглядит конечно не совсем современно, но весьма- привлекательно: серебристое «лицо» интересно и совсем нестандартно выглядит 2гд-36 «пищик», который закрыт металлической панелью. Правее «пищалки» приклеена панель с АЧХ акустики 15АС-220. Чуть ниже расположен 25гдн-3-4 СЧ/НЧ динамик, он также заключен в металлическую черного цвета сетку. В самом полу колонки 15АС-220 расположен ФИ, причем щелевого типа.

На НЧ динамиках большие такие, здоровенные магниты и кстати двойные.

Прослушивание. Не переделанная акустика очень даже нравится как звучит. Середина порадовала. И бас очень отлично отрабатывает, и с высокими все нормально. Если сравнивать звучание акустики С-30 и 15АС-220, то последние АС будут намного лучше по звуку. Учитывая цену и звучание, могу смело рекомендовать эту полочную акустику 15АС-220. Если вы думаете о замене китайских компо-пукалок на более нормальный звук, то рекомендую их. Кстати, не забудьте про усилитель, отличным вариантом будет усилитель У 101 или У-7111.

Даже есть маркировка. Настоящие советские 15 Вт – это Вам не новые китайские мелкие колонки со 100500 Вт =)

Доработка 15АС-220

4Данная доработка касается всех винтажных колонок не только советского производства.

Поехали… Сначала снимаем пластиковую крышку. Сразу нужно заметить, что трубка для фазоинвертора ФИ крепится к самой крышке, так что надо будет прикреплять ее к передней панели.

2гд-36 «пищик» — вверху

25гдн-3-4 СЧ/НЧ динамик внизу

ФИ — щелевидного типа

Весьма интересное расположение динамиков в данных АС.



Затем снимаем переднюю фанерную панель акустики 15АС-220, приступаем к распоркам по всем углам – это6 делается для крепости самой конструкции короба.

Все распорки для 15АС-220 на клей ПВА клеим, отличный клей под названием Момент «Столярный». Кстати, все щели надо замазать так, чтоб сделать весь короб герметичным.

Но помимо клея и распорок стягиваем колонки саморезами.

Затем кладем вибропоглотитель. Я применял отличный материал Stp(продается в авто-магазинах): с одной стороны у СТП герлен — прекрасный материал на основе смолы, очень тяжелый, и очень липкий, он также усточив ко всяким вибрациям, между прочим, не воняет при нагреве, а с другой стороны — очень плотная алюминиевая фольга рельефная.9

Все стенки в акустике 15 АС 220 обклеиваем, если не хватило STP, то бруски можно оставить.

Затем поверх Stp на момент приклеиваем очень плотно шумопоглотитель или вату,  чтобы стоячие волны не задерживались в коробе. Без него волны отражаются и бьют обратно в динамик, а это очень плохо.

Для больших напольников, типа S-90 конечно можно добавить еще вату или войлок, а можно все сразу + ленолиум.



Затем садим трубку «фазика» ФИ на герметик, в нашем случае это был силикон.15



Далее собираем корпус Кантата 15АС-220 и заделываем все наружные щели и дырки простой штукатуркой, внутри щели «мажем» герметиком.

Обильным слоем штукатурки, внизу просверленное отверстие под провода. Затем шлифуем акустику, чтоб она у нас была гладкая и ровная.

Выпиливаем обычную МДФ доску под нашу крышку точно по размерам.



16



Изготавливаем из простой «картонки» лекало типа шаблона и далее по нему отмечаем на самой крышке всё, затем электролобзиком пилим отверстие.

Вот она готовая крышка. Свободно садится к корпусу 15ас220 с помощью обыкновенных «чепиков».

Очень просто сделать из картона лекало.

А потом прикладываем и делаем.





Затем оббиваем крышку акустически-прозрачной черной тканью.18



С углами Кантата 15АС-220 получилось очень нудно, надо было немного помучиться, кстати скобы подбивал молотком, чтобы лучше притянулись.

Скобами получается намного быстрее и довольно неплохо, чем например гвоздями.



Обклеиваем корпус 15АС220 декоративной пленкой. Очень понравилась пленка типа «светлый орех».

Можно приклеить мягкие ножки — это уменьшит вибрацию акустики, а также можно ставить 15АС220 на гладкую изнеженную мебель, не боясь ее оцарапать.24

Провод закрыл старой ножкой, подточил надфилем и нормально.

Итоговый вариант акустики Кантата 15АС-220

Скачать фото и схему Акустика 15АС-220 , можно   ЗДЕСЬ БЕСПЛАТНО                             Размер 617.02 KB!!!

Я надеюсь, что это объяснение немного помогло.
