Kenwood L-02A

С1
Левчук Александр Николаевич©

Kenwood L-02A

Усилитель-шедевр от Kenwood, был когда-то хитом в Японии, но даже для среднего потребителя Kenwood L-02A к сожалению оставался в основном недоступен из за его очень высокой цены. KENWOOD L-02A 170W +170 W стоил когда-то — 550,000 ¥ (йен). Немыслимые  деньги по тому времени! Это самый дорогой усилитель Kenwood.

  Трио Corporation, запустил экспериментальный аппарат высокого класса в то время, действительно этот усилитель имеет ряд особенностей. Этот усилитель, однако, очень отличается от более ранних Kenwood L-01A или Kenwood KA-1000: нет тепловых трубок, много металла и шасси из алюминия. Kenwood 01A и 02A были всего два года ранее, но они были совершенно другие.  И Kenwood L-08C и L-08M комбо, были между Kenwood L-02A,  но это было совсем другая история — Kenwood искал совершенство звука в более подходящем высоком классе...

Kenwood_L_02_A

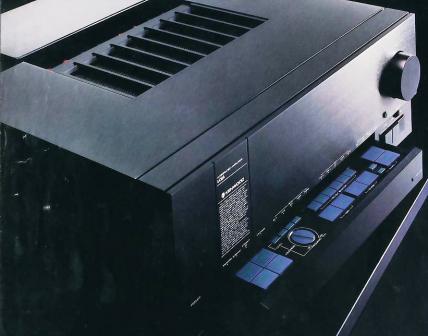

Усилитель Kenwood L-02A

   Усилитель Kenwood L-02 A очень большой, расположение состоит двух частей: входы, выходы и элементы управления в большой коробке, питания. Последний имеет три трансформатора: два больших (огромных), а также меньший, имеется также моторизованный лоток. Этот лоток крепится непосредственно к задней части L-02A и отделен от него, путем (толстых) мульти-контактных кабелей. Отдельное питание EQ, усилителя напряжения и, отдельно ВЧ/СЧ/НЧ динамиков и выходных левого и правого каналов «DLD» (Dynamic Linear Drive).

   Всякий раз, когда высокая выходная мощность Kenwood L-02 A поступает между усилителем и динамиками, сигнал дает мощный пик необходимой энергии. Причем, Сигма-схема позволяет отдавать супер-высокое демпфирование, связывая громкоговорители в возвращающуюся электрическую энергию и общую NFB петлю. Супер-высокий коэффициент демпфирования здесь означает 10 000 при 55 Гц! Связь осуществляется с дополнительным набором кабелей и разъемов на стороне Схемы-Сигма.8

   Сигма-привод-схема также используется между предусилителем и силовыми каскадами, чтобы компенсировать потери сигнала и сохранить низкое внутреннее сопротивление. Есть только две NFB петли в Kenwood L-02 A , один из которых предназначен для «фоноса» ММ/МС, другой для всей цепи усиления (и петля Сигма-привод).

    Не только шасси Kenwood L-02A выполнено из металла, но и все области важных цепей  используют немагнитные материалы, чтобы избежать паразитных токов и фона. Кроме внешнего всё основное шасси физически защищено от других. Также стоят 2 огромных 90 V/10000 мкФ ELNA  и 50 V / 8000μF вспомогательные горизонтально на одной стороне шасси (слева), ММ/МС на противоположной стороне (справа), выходные каскады центр, радиатор образует центральную площадь вентиляции между верхней и нижней части корпуса. Все входы/выход переключение осуществляется «микропроцессорным управлением» закрытое от электромагнитных реле для кратчайших путей сигнала. Выходные транзисторы Toshiba, 2SA1095A / 2SC2565A биполяры, две комплементарные пары на канал; внутри в основном все от Toshiba.

клон FM711
клон FM711

   Лоток  моторизованный, скрывает вход переключения, REC OUT выбор, динамик вкл/выкл и другие основные органы управления, все с синими, красивыми кнопками!  Лоток похож на Sony TC-K88B ; есть блокирующий винт в нижней части Kenwood L-02A, он держит лоток в безопасности, когда вы перевозите груз — не забудьте его! Постепенное повышение громкости/бас было унаследовано от Kenwood L-08C и позволяет получить= непрерывный 30 Гц … 100 Гц и центральную частоту с 3, 6 или 9 Boost. Как на Kenwood L-01A или Kenwood L-08C , можно выбрать «ленту», фоно «или» другие», где «другие» означает источник, выбранный в «скрытом» трее который действует как своего рода предустановок … Немного неуклюже. Есть неиспользованные участки для других RCA входа (CD?) и DIN I/O на печатных платах!! Дополнительный вход расположен в нижней части переднего, под лотком, а также наушники.

Внешность. Kenwood L-02A выглядит довольно мощно и весьма брутально. Усилитель впечатляет отделкой, весом и размерами. Зря этот усилитель не включили в серию Kenwood Supreme.

Кстати, с данным усилителем шли в комплекте: High-End тюнер Kenwood L-02T и Kenwood L-02T Pro  и проигрыватель High-End Kenwood L-07D или Kenwood L-07D mkII. А также высококачественная акустика Kenwood LS-1000 и Kenwood LS-1800.

Фонокорректор ЗМ № 5
Фонокорректор ЗМ № 5

Прослушивание. Сразу выделяется громоподобный бас и высокие частоты, звук выдающийся, все мелкие детали подробны и не скрываются от нас. Звуковая сцена очень объемна и потрясает масштабами. «Полочники» в качестве акустики усилителю Kenwood L-02A не достаточно, ему подавай хорошие напольники типа Yamaha NS-1000 либо Sony SS-1ED и отличный источник ЦАП Sony DAS-R1a + формат flac отличного качества и плеер Album Player 2.99. И тогда вы получите звук отличного качества.

Особенности: Kenwood L-02A  имеет очень мощный блок питания. Электростатическая магнитная защита, как для отдельного блока питания, так и для всех важных электрических узлов, например, таких как трансформаторы, которые склонны вызывать шумы и искажения. Мощный силовой агрегат транзистор, крепится к большому радиатору, на шасси с рамой для поддержки радиатора, причем толщиной 1,6 раза выше нормального, имеет структуру, которая не движется для анти-вибрации. Кроме того, передняя панель из алюминия в 6 мм, чтобы исключить влияние внешних вибраций.Итоги. Усилитель Kenwood L-02A оснащен динамической линейной схемой с низким уровнем искажений 0,003% для достижения 170 Вт. Замена фоноса ММ на MC нового типа. Этот усилитель Кенвуд, показывает способность превосходить  нагрузку с низким импедансом. Динамическое питание.  Большой единый трансформатор мощности. Усилитель мощности постоянного тока с использованием двойного FET. Полное экранирование, каждый элемент и структура шасси, чтобы предотвратить взаимные помехи. Kenwood L-02A супертяжелый предназначен для уменьшения вибрации. Съемная конструкция блоков. Встроенный блок управления с выезжающим лотком с обширными функцииями. Сверхточное воспроизведение, высокая энергетика и умопомрачительная детализация. Звучание Kenwood L-02A можно ставить в пример производителям современных High-End усилителей.

ТОПовый Клон Dartzeel NHB-108
ТОПовый Клон Dartzeel NHB-108

Инструкции, мануалы, фото, винтажные каталоги и схемы Kenwood L-02A, можно скачать ЗДЕСЬ БЕСПЛАТНО!       Размер 19.84 MB



 Технические характеристики Kenwood L-02A

Мощность : 2x 170W (20Гц…20КГц, 8 Ом, 0,003% THD)
Коэффициент нелинейных искажений : 0,03% (Номинальная мощность, 8 Ом)
0,003% (1/2 Номинальная мощность, 8 Ом)
0,003% (1 Вт, 8 Ом)
0,003% (phono в динамиков, -20дБ объем)
IMD : 0,03% (Номинальная мощность, 8 Ом)
Время нарастания : 0,9µs
Скорость нарастания выходного напряжения : ± 150V / МКС
Частотная характеристика : DC-350…КГц (-3дБ)
Коэффициент демпфирования : 10,000 (55Гц, 8 Ом)
Полное Сопротивление  Громкоговорителя : 4…16 Ом
Входы : 2,5МВ на 33 / 47 / 100ком (Мм)
0,1МВ в 100 Ом (MC)
150МВ на 30ком (tuner, aux, tape 1 & 2)
Мм Максимальный входной уровень : 350МВ (RMS, THD 0,007% на 1КГц)
MC максимальный входной уровень : 15МВ (RMS, THD 0,007% на 1КГц)
S/N соотношение (IHF-A) : 91дБ (Мм, 2,5МВ вход)
97дБ (Мм, 5,0МВ вход)
103дБ (Мм, 10МВ вход)
73дБ (MC, 0,1МВ вход)
110дБ (линейные входы:)
Выход Tape : 150МВ в 430 ом
RIAA : б 0,2дБ (20Гц…20КГц)
Тонкомпенсации : +3 / +6 / +9дБ, варьируется от 30Гц 100Гц
Subsonic filter : 18Гц (6 дБ/окт.)
Размеры : 48 x x 18,3 48,2см. (PS блок)
Вес : 34,5кг.
Прайс-лист : 550,000иен (1982)

В наши дни усилитель Kenwood L-02A стоит — 100 000 руб.
